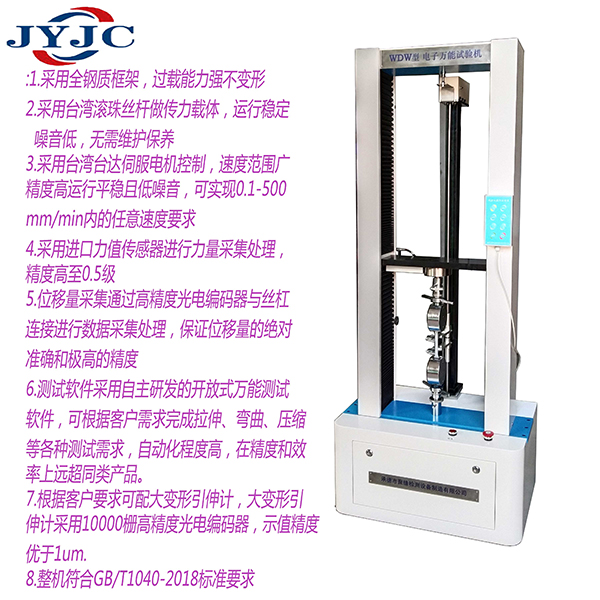

WDW-2010系列微机控制电子式万能试验机
一、试验机概况
WDW-2010系列微机控制电子式万能试验机，主要用于非金属和金属材料拉伸、压缩、弯曲等性能试验。主机为门式强度框架。机械传动采用圆弧同步齿形带、滚珠丝杠传动，因为不用减速机，因此主机功率小，无间隙传动，具有高效率、使用寿命长、噪音低、无需维护等特点能做低周疲劳等试验。试验机由主机、PC机控制系统、用户软件包、功能附件等部件组成。
二、试验机具有以下特点：
1. 计算机控制屏幕显示实验曲线,可自动计算拉伸强度、弯曲强度、弯曲模量等数据，开放型数据结构，用户可根据自身需要自编公式计算。
2. 测量力分辨率高，全量程范围不变化，不分档最高100倍力值衰减；
3. 具有自动标定、自动调零、自动存贮功能。
4. 采用数字调速系统，调速范围宽、稳妥定性好，传动平稳、噪声低；
5. 配有大变形引伸计
6. 可根据用户需要选配其它夹具。
三、主要技术指标：
1、试验力
1.1最大试验力：10KN
1.2有效测力范围：0.4%～100%(全程不分档)
1.3分辨力：1/200000
1.4测力准确度： 0.5%（相对示值），
2、试验速度
2.1试验速度范围：0.1～500mm/min
2.2速度示值相对误差：±0.5%
3、位移
3.1测量范围：0～999 mm
3.2测量分辨力：0.001 mm
3.3位移示值相对误差: ±0.2%
4、大变形
4.1标距：50mm（标距可选择）
4.2测量范围：全量程
4.3大变形测量分辨力：1/120000
4.4变形示值相对误差: ±0.5%
5、主机
5.1有效试验跨度：410 mm
5.2移动横梁最大行程：1100 mm
5.3最大拉伸行程：500mm
6、电源：220V，50Hz
7、重量：约200kg
五、配置附件：
1、标准配置

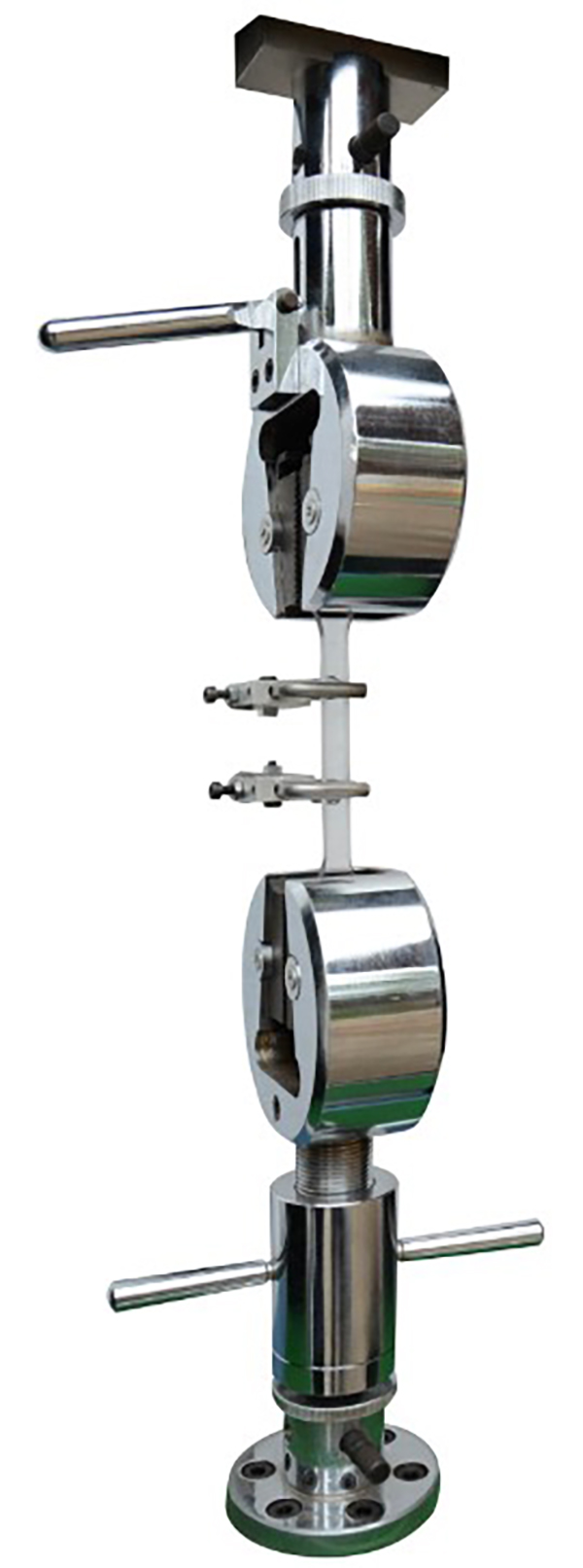

1.1楔形拉伸夹头，用于金属、塑料、复合材料等硬质材料的拉伸试验。

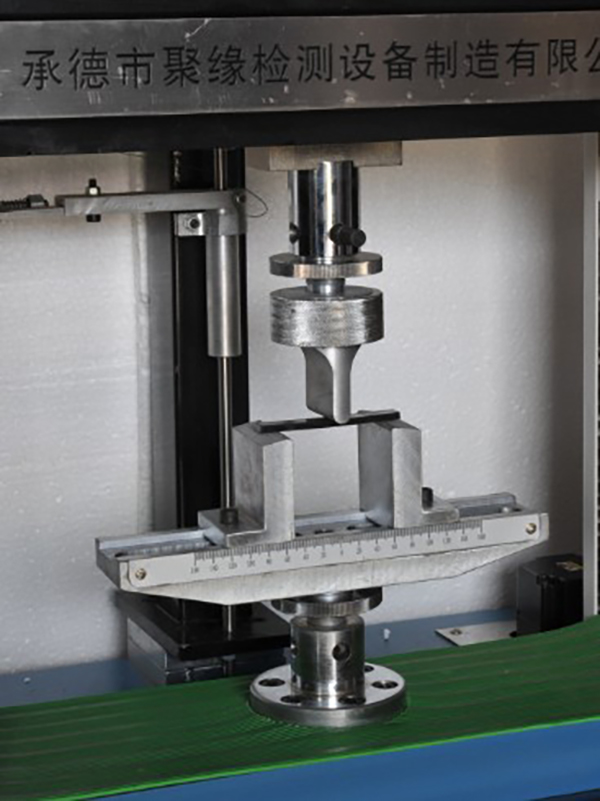

1.2三点弯曲试验装置，用于金属、材料、复合材料或其它材料的三点弯曲试验。
1.3压缩试验装置，用于金属、非金属材料的压缩等试验。
1.4根据用户要求另行定做不同试验用夹具（如配环刚度、扁平度等）
六、 主要配置及关键元器件明细表：
|
序号
|
名称
|
型号
|
数量
|
制造厂家
|
|
1
|
主机
|
WDW-2010
|
1台
|
承德市聚缘检测设备制造有限公司
|
|
其
中
|
滚珠丝杠副
|
KGS系列
|
2套
|
合资
|
|
圆弧同步带
|
HTD系列
|
4根
|
宁波同步带厂
|
|
同步带轮
|
|
6个
|
宁波同步带厂
|
|
全数字交流伺服电机
|
MHMA系列
|
1台
|
台湾台达或日本松下
|
|
驱动器
|
MHDA系列
|
1台
|
台湾台达或日本松下
|
|
2
|
测量控制系统
|
|
|
|
|
|
负荷传感器
|
系列
|
1个
|
AMCELLS(美国)
|
|
|
大变形引伸计
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
|
测量控制系统
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
|
光电编码器
|
|
1个
|
合资
|
|
3
|
附件
|
|
|
|
|
包
含
|
①楔型拉伸夹头
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
②三点抗弯装置
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
③压缩试验装置
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
④试验机座
|
|
1套
|
承德市聚缘检测设备制造有限公司
|
|
⑤选配其它试验夹具
|
|
|
承德市聚缘检测设备制造有限公司
|
|
4
|
计算机系统
|
|
|
|
|
|
①品牌电脑
|
|
1套
|
外购
|
|
|
②惠普打印机
|
|
1套
|
外购
|
|
|
③用户软件包
|
试验软件
|
1套
|
承德市聚缘检测设备制造有限公司
|

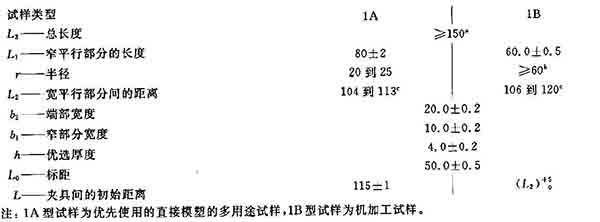

以上为GB/T1040-2006拉伸样条

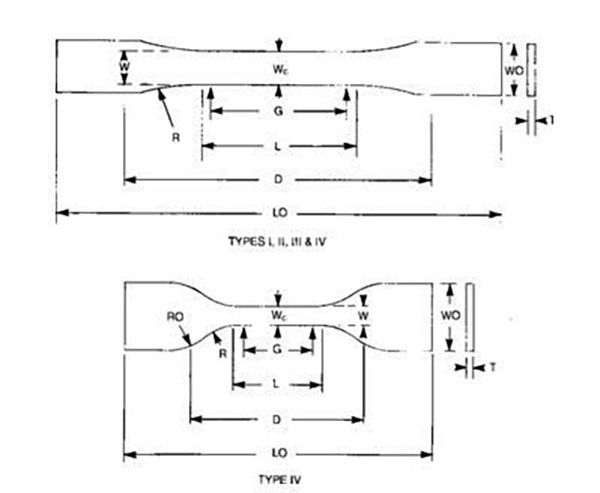

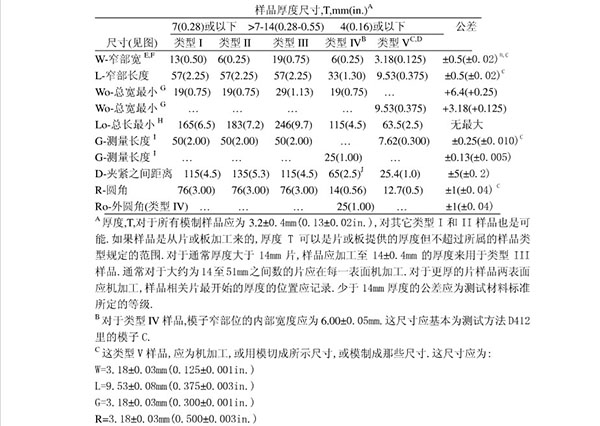

以上为ASTM D638拉伸样条
七、各种单位转换
1Mpa=1N/m㎡=10kgf/c㎡=145Psi(磅力/平方英寸)=1000kpa=1000000N/㎡(Pa)
国标通常强度单位为Mpa，如果选用其他标准只需按以上单位转换倍率进行转换即可。
|
